Planritning — program och guide till planlösningen
Vad en planritning ska visa
Planritningen är en horisontell snittvy genom huset, normalt tagen ungefär en meter över golvet, sedd uppifrån. Den visar väggar med sin faktiska tjocklek, dörrar med öppningsriktning, fönster, fast inredning och trappor. Till bygglov ska den vara i skala 1:100 med alla mått angivna i millimeter, och rumsfunktionerna ska framgå — sovrum, kök, wc och så vidare. Ange gärna också rummets area, och visa möblering, vilket gör det lättare för handläggaren att bedöma att rummen fungerar för sin funktion. Ett plan per våning, inklusive källare och vind om de finns. På planritningen markeras dessutom var sektionen genom huset är tagen. Entréplanet ska vara tillgängligt och användbart för personer med nedsatt rörelseförmåga, vilket innebär att det ska rymma kök, wc med dusch, plats för vistelse och en avskild sovplats. Öppningsriktningen på dörrar är inte en detalj: den avgör om möbleringen fungerar och om passagen är framkomlig.
Måtten som styr planlösningen
En planlösning står och faller på ett tiotal mått. Har du dem i huvudet slipper du rita om. Kontrollera alltid aktuella krav hos Boverket innan du lämnar in — reglerna ändras.
Rumshöjd
I bostadsrum gäller normalt minst 2,40 meter i rum där man vistas mer än tillfälligt. I småhus finns lättnader för snedtak och vindsvåningar, men huvudmåttet styr sektionen och därmed nockhöjden.
Dörrbredd och passagemått
Räkna i modulmått enligt SS 81 71 01. En 10M-dörr ger runt 800 millimeter fritt passagemått, vilket är det som krävs för tillgänglighet på entréplanet. Sätt 9M-dörrar och du stänger ute rullstol och rullator — och en framtida köpare kan behöva bygga om.
Kök
Standardbänkdjup är 600 millimeter och bänkhöjd 900. Mellan två bänkrader behöver du minst 1 200 millimeter fritt för att två personer ska kunna passera, gärna 1 300 om luckor och lådor ska kunna öppnas samtidigt.
Badrum
Ett fungerande wc med dusch börjar kring 1,7 × 2,0 meter. Ska det vara tillgängligt behövs en fri vändyta, i praktiken en cirkel på 1,3 meter i diameter, vilket ofta betyder minst 2,2 × 2,2 meter. Det är billigare att lösa på ritningen än i efterhand.
Trappa
En rak trappa mellan två våningar tar ungefär 1,0 × 4,0 meter i planet, plus fri höjd i taket ovanför. Trappan är ofta det som avgör hur hela planlösningen faller på plats, så placera den tidigt i stället för att klämma in den sist.
Passager och hall
En korridor under 1 000 millimeter känns trång och fungerar dåligt med möbler som ska bäras igenom. Entréhallen behöver plats för ytterkläder och för att en dörr ska kunna öppnas utan att någon får kliva undan.
Så tänker du planlösningen innan du ritar
Börja inte med väggar. Börja med zoner. Dela huset i en social del och en privat del — kök och vardagsrum mot sovrum — och bestäm var entrén ligger, eftersom den styr rörelsen genom hela huset. Lägg sedan zonerna mot väderstrecken: kök och matplats mot morgonsol i öster, vardagsrum mot väster och kväll, sovrum gärna svalt i norr. Våtrum är dyra att sprida ut, så gruppera badrum, wc och tvättstuga mot en gemensam installationsvägg om du kan. Tänk också på bärningen redan här: bärande väggar och spännvidder blir betydligt dyrare att lösa om planlösningen förutsätter att ett vardagsrum är sju meter fritt utan pelare. Först när zonerna och entrén sitter börjar du dra väggar.
Planlösningen avgör byggkostnaden mer än materialvalen
Det här förvånar många. Byter du kakel eller köksluckor rör du dig inom några procent av totalkostnaden. Planlösningen rör grundbeloppet. Tre saker slår igenom hårdast. Formen: ett kompakt hus har mindre ytterväggsyta per kvadratmeter boyta än ett hus med många vinklar och utsprång, och yttervägg är dyrt — både att bygga och att värma. Antalet våtrum och hur utspridda de är: varje ytterligare installationszon drar rördragning, tätskikt och arbetstid. Och spännvidderna: stora öppna ytor kräver kraftigare bjälklag och balkar. Ett hus på 150 kvadratmeter kan därför kosta mycket olika beroende på hur kvadratmetrarna är arrangerade. Ritar du i ett verktyg där ritningen är kopplad till kalkylen ser du skillnaden direkt — flyttar du en vägg räknas mängder och kostnad om, och du kan jämföra två planlösningar mot varandra i kronor i stället för i magkänsla.
Så ritar du planritningen i iPlanner
Arbetsgången är densamma för nybyggnad och tillbyggnad. Har du en gammal ritning från kommunens arkiv lägger du in den som pdf-underlag och ritar ovanpå.
Ytterkontur först
Rita ytterväggarna med ortho-läget på och skriv in måtten i stället för att sikta med musen. Byggnadsarean räknas fram löpande så att du kan stämma av mot detaljplanen.
Sedan bärande linjer och trappa
Placera bärande innerväggar och trappan innan de icke-bärande rumsavskiljarna. Det är de som är dyra att flytta senare.
Dela in i rum

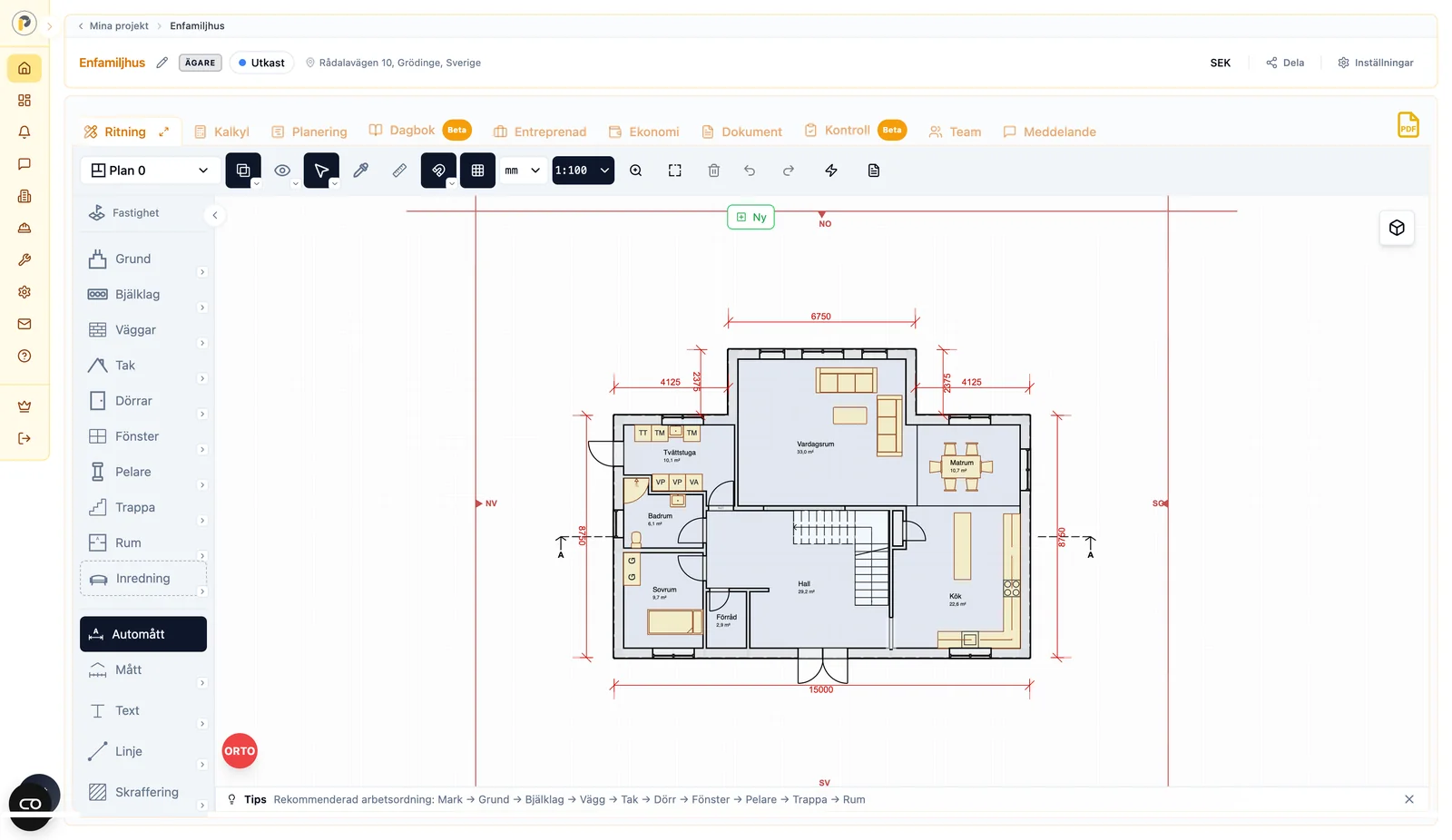

Övriga innerväggar dras sist. Rum identifieras automatiskt när ett område sluts och areorna räknas ut, så du ser direkt om sovrummet blev de kvadratmeter du tänkte.
Dörrar och fönster
Sätts i väggen och följer med om väggen flyttas. Måtten följer svensk standard, vilket håller kalkylen på lagervaror i stället för specialbeställningar.
Stäm av i 3D och sektion
Sektion och fasader genereras ur samma modell, så takvinkel och rumshöjder syns direkt. Det är här man upptäcker att övervåningens snedtak äter halva sovrummet.
Vanliga frågor
Vilken skala ska en planritning ha?
Normalt 1:100 vid bygglov för småhus. Detaljer kan redovisas i 1:50 eller 1:20 när det behövs.
Måste rumsfunktionerna stå utskrivna?
Ja, kommunen vill se vad varje rum är avsett för. Det påverkar bedömningen av dagsljus, tillgänglighet och utrymning.
Hur måttsätter jag planritningen?
Både rumsmått och totalmått ska framgå, och alla mått anges i millimeter. Måttkedjor läggs normalt utanför byggnaden. Det som oftast saknas och orsakar komplettering är dock inte rumsmåtten utan höjderna och avstånden: nockhöjd, byggnadshöjd, våningshöjd i sektionen, färdig golvhöjd, och avståndet till fastighetsgräns fixerat med minst två vinkelräta mått.
Kan jag rita planritningen själv?
Ja. För småhus finns inget krav på att en arkitekt upprättar handlingarna. Kravet är att de är fackmannamässigt utförda — skalenliga, måttsatta och läsbara.
Hur stort behöver ett sovrum vara?
Ett enkelrum fungerar från omkring 7 kvadratmeter, ett dubbelrum från omkring 12 om säng och garderober ska få plats med rimlig passage. Det finns inget absolut minimimått, men rummet ska gå att möblera för sin funktion.
Kan jag jämföra två planlösningar mot varandra?
Ja, om ritningen är kopplad till en kalkyl. Då kan du rita båda och se skillnaden i mängder och kostnad i stället för att gissa vilken som blir dyrast.
