Husritningar online
Två saker folk menar med husritningar online
Sökningen döljer två olika behov, och det är värt att veta vilket som är ditt innan du lägger tid på fel spår.
Hitta ritningarna på ett befintligt hus
Du har köpt eller äger ett hus och behöver planritningen — för att planera en renovering, räkna på en tillbyggnad, sälja, eller bara veta hur huset är byggt. Då ska du inte rita något. Du ska begära ut handlingarna från kommunen.
Rita nya husritningar
Du ska bygga nytt, bygga till eller söka bygglov och behöver plan-, fasad- och sektionsritningar. Då ritar du dem själv i ett webbaserat program, eller anlitar någon som gör det.
Så får du tag på ritningarna till ditt befintliga hus
Bygglovshandlingar är allmänna handlingar och förvaras i kommunens bygglovsarkiv. Du vänder dig till byggnadsnämnden eller stadsbyggnadskontoret i den kommun där fastigheten ligger, och uppger fastighetsbeteckningen — den hittar du i lagfarten, på fastighetsskatten eller via Lantmäteriet. De flesta kommuner har numera en e-tjänst för att begära ut handlingar, och skickar tillbaka skannade pdf-filer. Avgiften varierar mellan kommuner; för ett fåtal handlingar är det ofta kostnadsfritt, medan större uttag kan debiteras. Vad du får beror på husets ålder och vad som bevarats. För hus byggda från 1950-talet och framåt finns oftast både planritning, fasadritningar och situationsplan. För äldre bebyggelse, och särskilt på landsbygden där bygglovskravet infördes senare, kan arkivet vara tomt. Då återstår att mäta upp huset själv och rita av det. Räkna med att de ritningar du får är skannade papperskopior, ibland av växlande kvalitet, och att de visar huset som det var tänkt vid bygglovet — inte nödvändigtvis som det ser ut idag efter ombyggnader.
Från gammal ritning till ny — så hänger de ihop

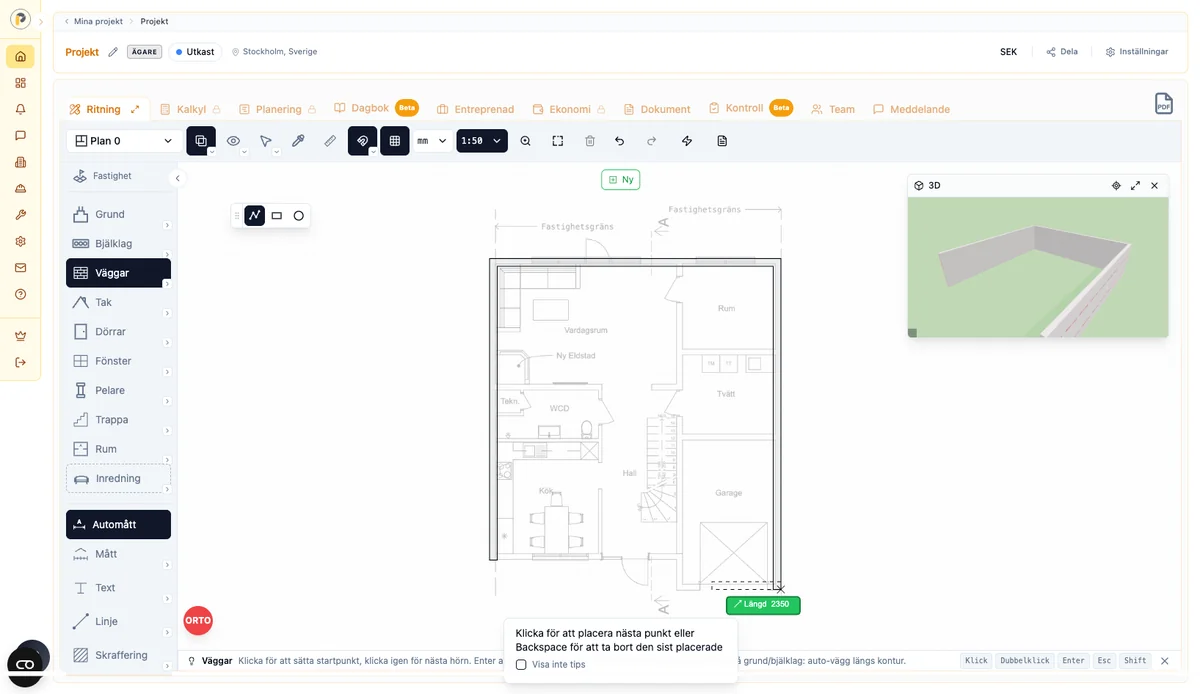

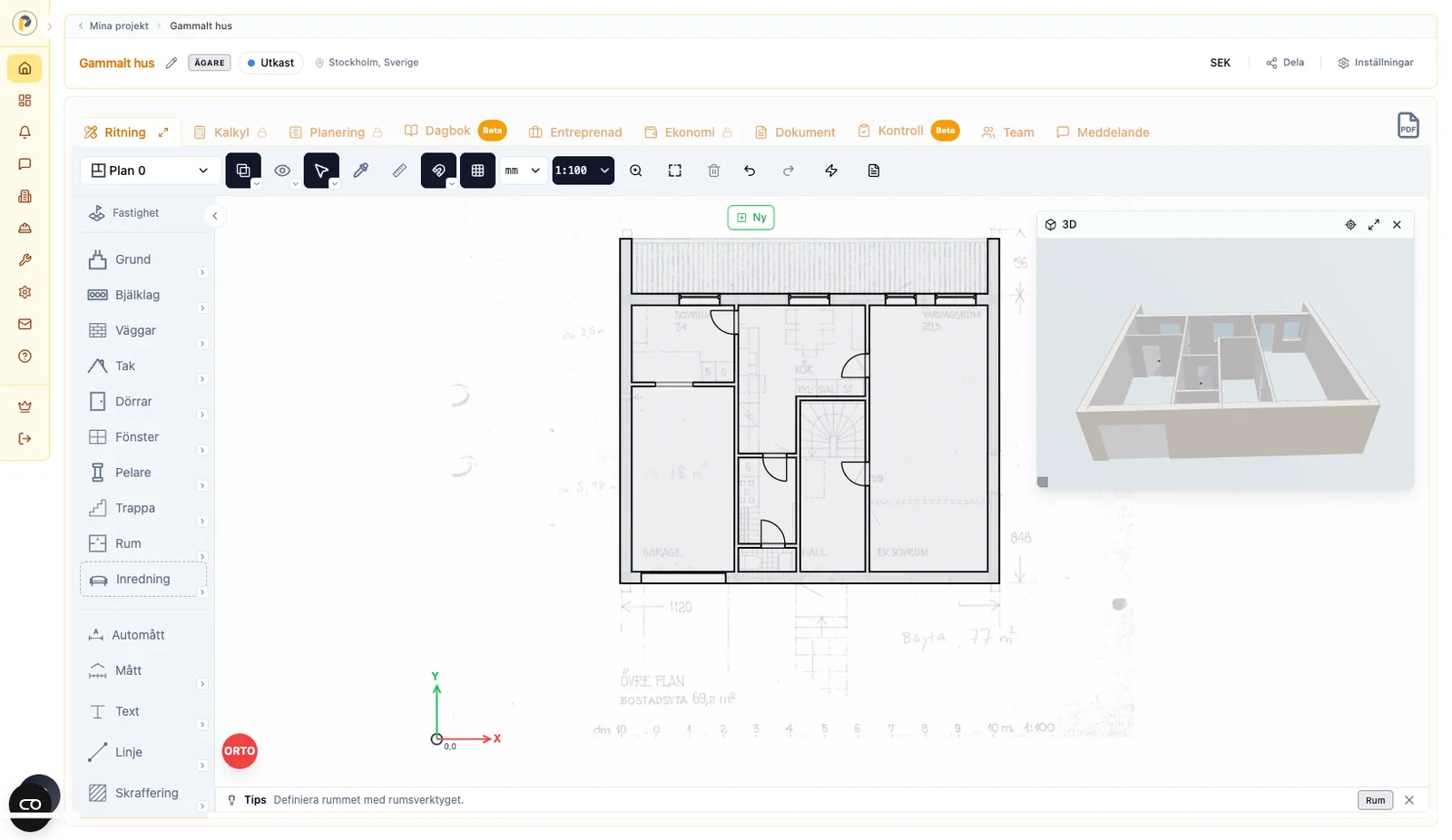

Har du fått ut en pdf från kommunen kan du använda den direkt som underlag. I iPlanner lägger du in pdf-ritningen som bakgrund och ritar upp huset ovanpå den, så att den nya modellen får samma mått som verkligheten. Underlaget omvandlas inte automatiskt till väggar — du ritar själv med det som mall — men det gör att tillbyggnaden hamnar rätt i förhållande till det befintliga huset. Det är den vanligaste arbetsgången vid tillbyggnad: hämta den gamla ritningen från arkivet, rita av den, och projektera tillbyggnaden mot en modell som stämmer.
Vilka husritningar behöver du för bygglov?
Till en bygglovsansökan för nybyggnad eller tillbyggnad av småhus krävs normalt fyra typer av handlingar, alla skalenliga och måttsatta.
Planritning
Vy uppifrån, ett ark per våningsplan, i skala 1:100. Visar väggar, dörrar, fönster och rumsindelning med rumsfunktion och area angivna. Alla mått anges i millimeter. Entréplanet ska vara tillgängligt och användbart vid nedsatt rörelseförmåga, vilket innebär plats för kök, wc med dusch, plats för vistelse och en avskild sovplats.
Fasadritning
En ritning per väderstreck med marklinjerna redovisade ända till tomtgräns. Kommunen bedömer byggnadens höjd i förhållande till marken, så marklinjen är inte en detalj utan en förutsättning för bedömningen. Ändras marknivån ritas befintlig nivå streckad och ny nivå heldragen.
Sektionsritning
Vertikalt snitt genom huset med våningshöjder, färdig golvnivå och takvinkel. Var snittet är taget markeras på planritningen.
Situationsplan
Byggnaden inritad på en aktuell nybyggnadskarta från kommunen, normalt i skala 1:400 eller 1:500. Placeringen fixeras med minst två vinkelräta mått till tomtgräns och färdig golvhöjd anges. Nybyggnadskartan beställs särskilt och har egen leveranstid.
Markplaneringsritning
Behövs endast om marknivåerna ändras. Redovisar in- och utfart, parkering och dagvattenhantering. Är marken oförändrad krävs den inte.
Rita husritningar online i iPlanner
Alla tre ritningstyperna genereras ur samma modell. Ritar du planen får du sektion och fasader på köpet, och ändrar du något uppdateras alla vyer — du behöver inte rita om sektionen för hand när en vägg flyttas.
Ritverktygen
Vägg, dörr, fönster, garageport, tak i flera former, trappa, räcke och grund finns i vänstermenyn. Dörr- och fönstermått följer svensk standard SS 81 71 01.
Exakt ritning utan CAD-vana
Ortho-läget håller väggarna vinkelräta och snappningen fäster mot befintliga hörn, så väggnätet blir slutet. Systemet avgör själv om en vägg är ytter- eller innervägg utifrån placeringen och sätter rätt byggdelstyp.
Flera våningsplan
Övervåning och källare ritas som separata plan i samma modell, med möjlighet att se planet under som referens medan du ritar.
3D medan du ritar
Huset visas i 3D i webbläsaren utan plugin. Proportionsfel och konflikter mellan tak och våningsplan syns här långt innan de blir dyra att rätta.
Tomten i 3D

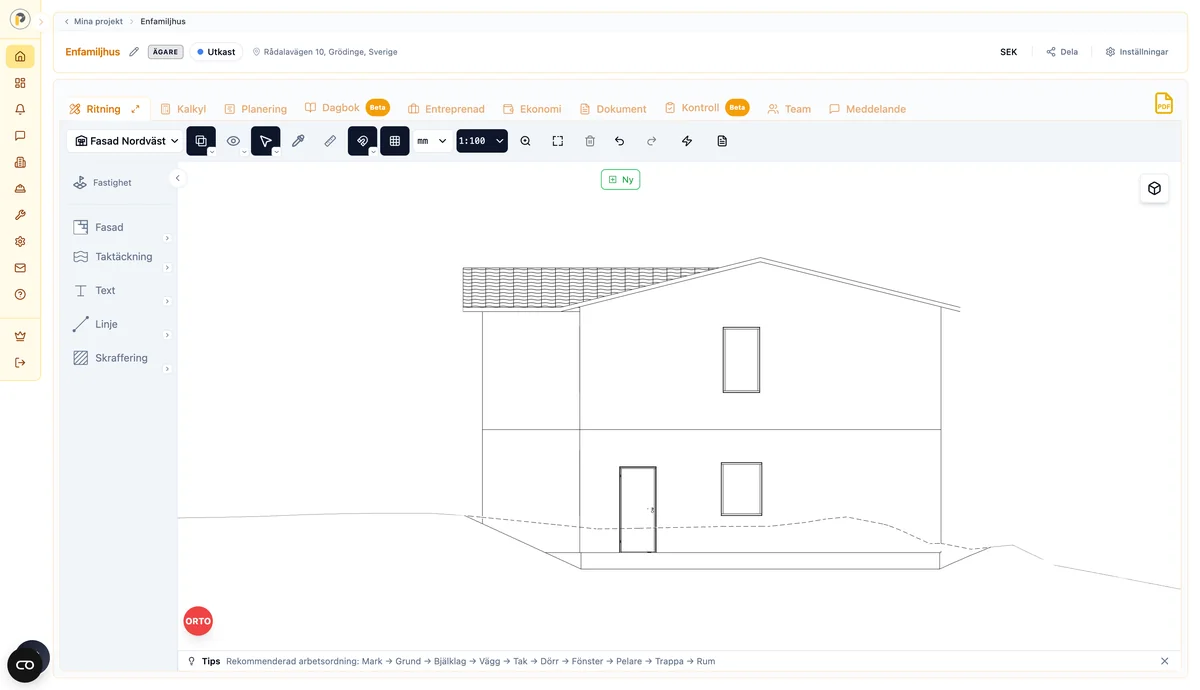

Kommunens kartunderlag i dwg-format läses in och omvandlas till en 3D-terrängmodell. Huset placeras då på den faktiska tomten med rätta marknivåer, vilket ger korrekt marklinje i fasadritningarna.
Vad husritningen kostar att bygga
Eftersom varje vägg, bjälklag och takyta är en byggdel med känd typ och area finns mängderna redan i modellen när ritningen är klar. iPlanner kopplar dem till BSAB96-systemet och räknar fram materialåtgång och kostnad löpande, utan manuell inmatning. Flyttar du en vägg räknas allt om. Energibalansen beräknas mot BBR 29–31 och uppdateras på samma sätt, så du ser direkt om en ändrad fönsterarea för ut huset över kravet. Kalkylen är en beräkning grundad på mängder och referensprisstatistik — ett fast pris kan bara en entreprenör lämna i en offert — men den ger en väl underbyggd bild långt innan anbuden kommer in.
Exportera husritningarna för bygglov
Ritningarna exporteras som pdf i A3 eller A4 med titelblock enligt ISO 5457, med adress, datum, skala och ritningsnummer. Skalan hanteras automatiskt, vilket är viktigare än det låter: en ritning som skrivits ut i fel skala är en av de vanligaste orsakerna till komplettering. Kommunen begär normalt skala 1:100 med angivna rums- och totalmått. Du kan prova ritverktyget utan att skapa konto. PDF-export finns som engångstillägg per projekt eller ingår i månadsabonnemangen — aktuella priser finns på prissidan.
Vanliga frågor
Var hittar jag ritningar på mitt hus?
I kommunens bygglovsarkiv. Kontakta byggnadsnämnden eller stadsbyggnadskontoret i kommunen där fastigheten ligger och uppge fastighetsbeteckningen. Många kommuner har en e-tjänst för det.
Kostar det att få ut gamla husritningar?
Det varierar mellan kommuner. Ett fåtal handlingar är ofta kostnadsfria, medan större uttag kan debiteras enligt kommunens taxa.
Vad gör jag om det inte finns några ritningar?
Då får du mäta upp huset och rita av det. Det är fullt görbart för ett normalt småhus — mät ytterväggar, innerväggar, dörrar och fönster, och rita upp det i ett ritprogram.
Får jag rita husritningar själv till bygglov?
Ja. Det finns inget krav på att en arkitekt ska ha upprättat handlingarna för ett småhus. Kravet är att de är fackmannamässigt utförda — skalenliga, måttsatta och läsbara.
Behöver jag CAD-kunskap?
Inte för ett webbaserat verktyg byggt för småhus. För AutoCAD eller Revit ska du räkna med veckor av inlärning.
Kan jag rita på iPad?
Ja, ritverktyget har stöd för pekskärm. För större projekt är en dator bekvämare.
