Ritningsprogram för hus
Vad ett ritningsprogram för hus behöver klara
Kraven är färre än man tror, men de är hårda. Programmet måste kunna rita i skala och skriva ut i skala — en ritning i fel skala är en av de vanligaste orsakerna till komplettering. Det måste hantera måttsättning, så att kommunen kan läsa av rums- och totalmått direkt. Det behöver kunna producera plan, fasad och sektion, eftersom alla tre krävs. Och vyerna bör hänga ihop: ändrar du en vägg i planen ska sektionen följa med, annars motsäger handlingarna varandra och det är den sortens inkonsekvens en handläggare fastnar på. Allt utöver det — 3D, rendering, möbler — är trevligt men inte avgörande.
Så ritar du ett hus som håller måtten
Det som skiljer en användbar ritning från en ungefärlig är sällan programmet. Det är några vanor som gör att geometrin blir exakt i stället för nästan exakt.
Rita med ortho-läge på
Ortho-läget låser dragningen till vinkelrätt. Utan det blir väggar som ser raka ut på skärmen någon tiondels grad snedställda, och felet växer genom hela ritningen. Nästan alla ritprogram har funktionen — använd den från första väggen.

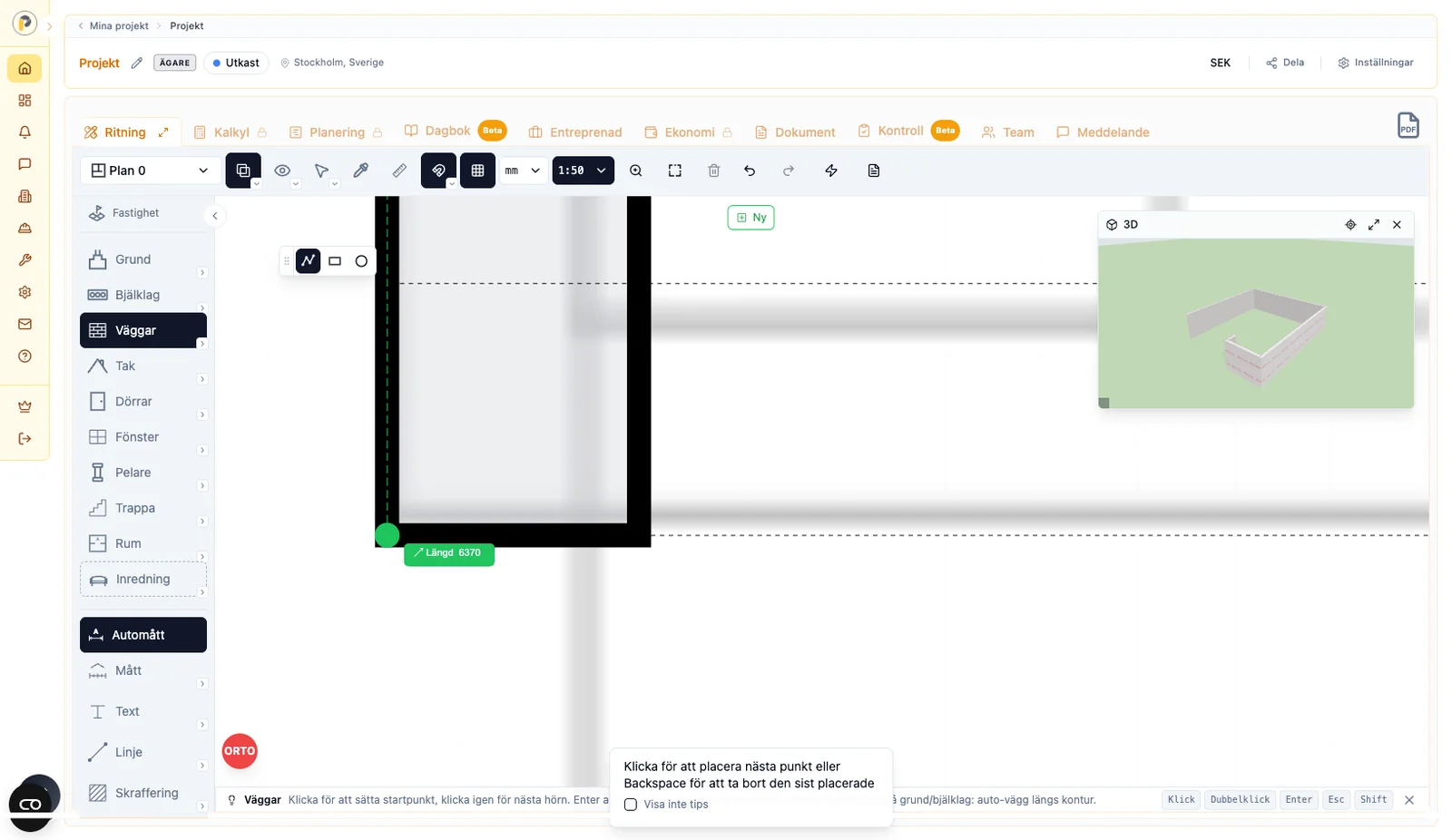

Låt snappningen sluta väggnätet
Snappning fäster nya väggar mot befintliga hörn. Det viktiga är inte att det ser prydligt ut, utan att väggnätet blir slutet: bara då kan programmet identifiera rum och räkna ut areor. Två väggar som ser ut att mötas men ligger två millimeter isär ger ett öppet rum och en area som saknas.
Skriv in måtten, dra dem inte
Dra ut en ungefärlig längd och skriv sedan in exakt mått. Att sikta med musen ger 4 987 mm när du menade 5 000, och den sortens fel upptäcks först när mängderna inte stämmer.

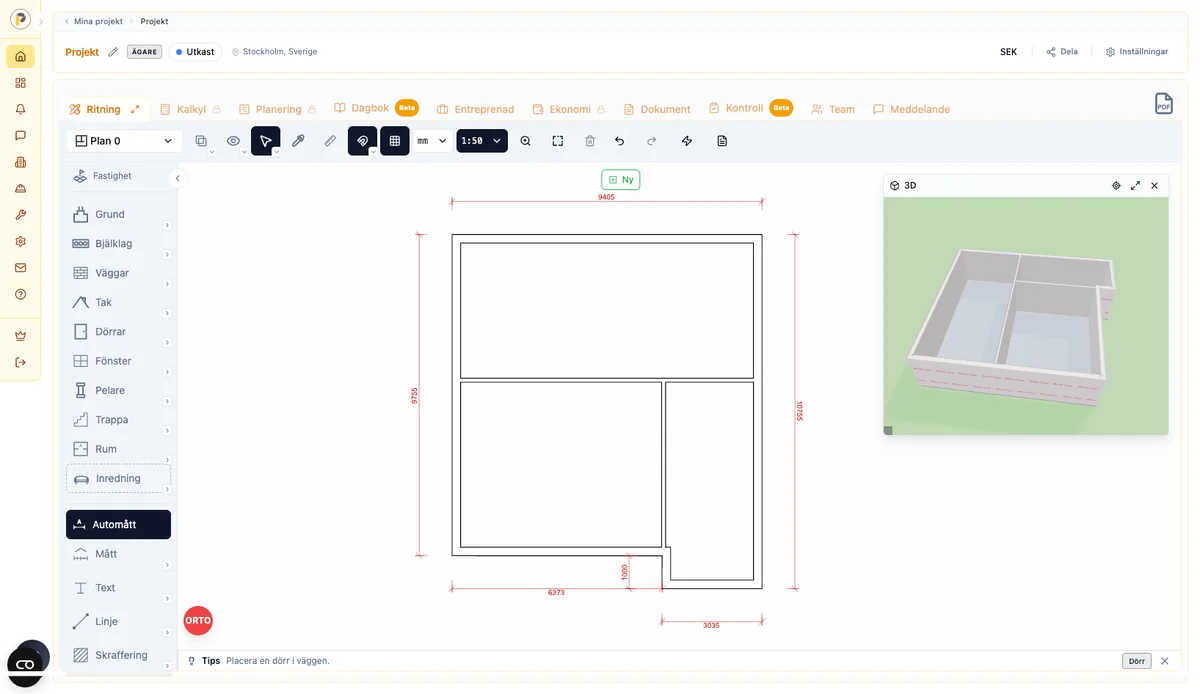

Använd rätt väggtyp från början
Ytter- och innervägg har olika tjocklek och uppbyggnad. Ritar du allt som samma typ och byter senare flyttar sig ytterkonturen, och då stämmer inte längre byggnadsarean mot detaljplanen. I iPlanner avgörs väggtypen automatiskt utifrån placeringen.

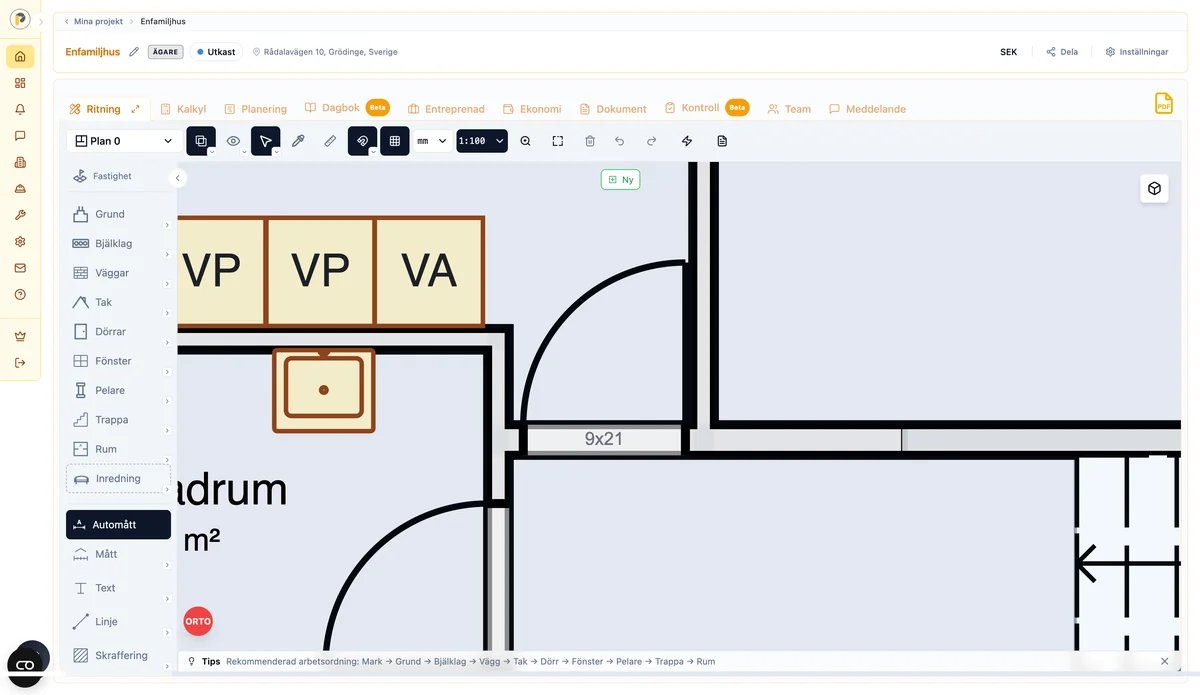

Håll dig till standardmått på dörr och fönster
Svensk standard SS 81 71 01 anger modulmått för dörrar — vanliga bredder är 9M och 10M med 21M höjd. Ritar du en dörr på 870 mm för att det såg bra ut i planen får du en specialbeställning i stället för en lagervara, och det märks i kalkylen.
Vanliga misstag som leder till komplettering
Handläggaren på stadsbyggnadskontoret letar efter ett fåtal saker, och samma brister återkommer. De flesta handlar om höjder och avstånd. Nockhöjd och byggnadshöjd saknas, våningshöjden fattas i sektionen, färdig golvhöjd är inte angiven, eller avståndet till fastighetsgräns är inte fixerat med minst två vinkelräta mått. Utan de måtten går byggnaden helt enkelt inte att pröva mot detaljplanen. Marklinjen är en annan återkommande brist: den saknas, eller är ritad på fri hand i stället för härledd ur nybyggnadskartans höjder, eller redovisas inte ända fram till tomtgräns. Skalan hänger inte ihop mellan ritningarna, ofta för att någon skrivits ut med anpassning till sidan. Och vyerna motsäger varandra, typiskt att sektionen visar en takvinkel som inte stämmer med fasaden, vilket händer när de ritats var för sig. Inget av det handlar om ritteknisk skicklighet — det handlar om fullständighet och konsekvens. Ett program som genererar alla vyer ur samma modell tar bort hela kategorin motstridiga handlingar, eftersom det inte går att rita en sektion som avviker från planen.
Varför programmet bör veta vad en vägg är
BIM betyder att elementen i ritningen är byggdelar, inte linjer. En yttervägg är en yttervägg med tjocklek, uppbyggnad, area och volym — inte två parallella streck. Skillnaden märks på tre sätt. Mängderna finns redan: en tio meter lång yttervägg med given isolertjocklek ger materialåtgång i reglar, isolering, skivor och vindskydd utan att någon räknar. Ändringar propagerar: flyttar du väggen följer area, mängder och kostnad med. Och vyerna härleds ur modellen i stället för att ritas separat, vilket är det som gör att plan, fasad och sektion inte kan säga emot varandra. Ett vanligt ritprogram kan producera vackra ritningar. Det kan inte tala om hur många kvadratmeter yttervägg huset har.
Kalkyl och energi ur samma modell
När byggdelarna är kända följer kalkylen av sig själv. iPlanner kopplar varje byggdel till BSAB96-systemet med recept för material, arbetstid och à-pris, och räknar fram kostnaden löpande medan du ritar. Energibalansen beräknas mot BBR 29–31 på samma underlag, så ändrad fönsterarea eller isolertjocklek slår igenom direkt och du ser om huset ligger under kravet för sin klimatzon. Samma mängder används sedan för tidplanen och för förfrågningsunderlag till entreprenörer. Kalkylen är en beräkning, inte ett anbud — men den ger en underbyggd bild långt innan anbuden kommer in.
Vanliga frågor
Behöver jag CAD-kunskap?
Nej för ett webbaserat program byggt för småhus — räkna med en kvart för att komma igång. För AutoCAD, Revit eller ArchiCAD ska du räkna med veckor innan du ritar något användbart.
Vilken skala ska husritningar vara i?
Normalt 1:100 för plan, fasad och sektion. Situationsplanen ritas ofta i 1:500 eller enligt kommunens kartunderlag.
Måste ritningen vara gjord av en arkitekt?
Nej. För småhus finns inget sådant krav. Handlingarna ska vara fackmannamässigt utförda, vilket betyder skalenliga, måttsatta, läsbara och konsekventa.
Kan jag rita ett hus i flera våningar?
Ja. Övervåning och källare ritas som separata plan i samma modell, med planet under synligt som referens.
Fungerar ritningsprogram på Mac?
Webbaserade program är oberoende av operativsystem och fungerar på både Mac och PC. Installerade CAD-program har olika stöd — flera av de professionella finns bara för Windows.
Vad kostar ett ritningsprogram för hus?
Spannet är stort. Sweet Home 3D och RoomSketcher är gratis, medan professionella BIM-program enligt Byggahus prisjämförelse ligger mellan cirka 27 000 och 39 000 kronor per år. iPlanner har en gratisplan och månadsabonnemang — aktuella priser finns på prissidan.
