Vad menas med byggritningar?
Byggritning är ett samlingsnamn. När kommunen, entreprenören eller banken ber om ritningar menar de olika saker, och det är värt att veta vilken det gäller innan du väljer program.
Planritning
Vy uppifrån, ett ark per våningsplan. Visar väggar, dörrar, fönster och rumsindelning i skala 1:100, med rumsfunktion och area angivna och alla mått i millimeter. Här markeras också var sektionen genom huset är tagen.
Fasadritning
Byggnaden sedd rakt framifrån, en ritning per väderstreck. Marklinjerna ska redovisas ända fram till tomtgräns. Ändras marknivån ritas befintlig nivå streckad och ny nivå heldragen, så att mötet mellan dem framgår.
Sektionsritning
Ett vertikalt snitt genom huset som visar våningshöjder, färdig golvnivå och takvinkel. Konstruktion och grundläggningsdetaljer redovisas först vid tekniskt samråd.
Situationsplan
Byggnaden inritad på en aktuell nybyggnadskarta som beställs från kommunen, normalt i skala 1:400 eller 1:500. Placeringen fixeras med minst två vinkelräta mått till tomtgräns, och färdig golvhöjd anges.
Markplaneringsritning
Krävs bara när marknivåerna ändras. Redovisar in- och utfart, parkering och hur dagvattnet tas om hand. Lämnas marken orörd behövs den inte.
Konstruktionsritning
Visar bärande stomme, dimensioner och infästningar. Krävs inte för bygglov men behövs för att bygga, och tas oftast fram av en konstruktör.
Vilka program för byggritningar är gratis?
Gratisalternativen faller i tre grupper, och skillnaden mellan dem är viktigare än den ser ut. Sweet Home 3D och RoomSketcher är gratis utan hake — Sweet Home 3D är dessutom öppen källkod. SketchUp har en gratis webbversion; desktopversionen kostar enligt Byggahus prisjämförelse omkring 319 euro per år. Floorplanner och flera liknande tjänster är gratis att rita i men tar betalt när du vill exportera i högre upplösning eller i skala, vilket är precis det du behöver till bygglovet. Den tredje gruppen är proffsprogrammen med gratis provperiod — ProgeCAD, TurboCAD och flera CAD-program går att testa i 30 dagar, men landar sedan på allt från några tusen kronor till närmare 40 000 kronor per år för Revit och Bentley. Provperioden räcker sällan för ett husprojekt, som pågår i månader.
Var gratisprogrammen tar slut
Det här är det som sällan står i jämförelserna. Ett gratis inredningsprogram ritar rum, inte byggdelar. Väggen på skärmen är en linje med en tjocklek — programmet vet inte att den är en yttervägg med reglar, isolering och fasadskiva. Tre konsekvenser följer av det. Du får ingen mängdavtagning, alltså inget svar på hur många kvadratmeter yttervägg eller kubikmeter betong huset innehåller. Du får ingen kostnadsberäkning, utan får föra över mått till ett kalkylblad manuellt och göra om det varje gång ritningen ändras. Och du får sällan en utskrift i korrekt skala med titelblock, vilket är ett formkrav när handlingarna lämnas in. Det är inte en kritik av gratisprogrammen — de gör det de är byggda för. Men det förklarar varför många ritar gratis i skissfasen och sedan fastnar när det blir allvar.
Vad du får gratis i iPlanner

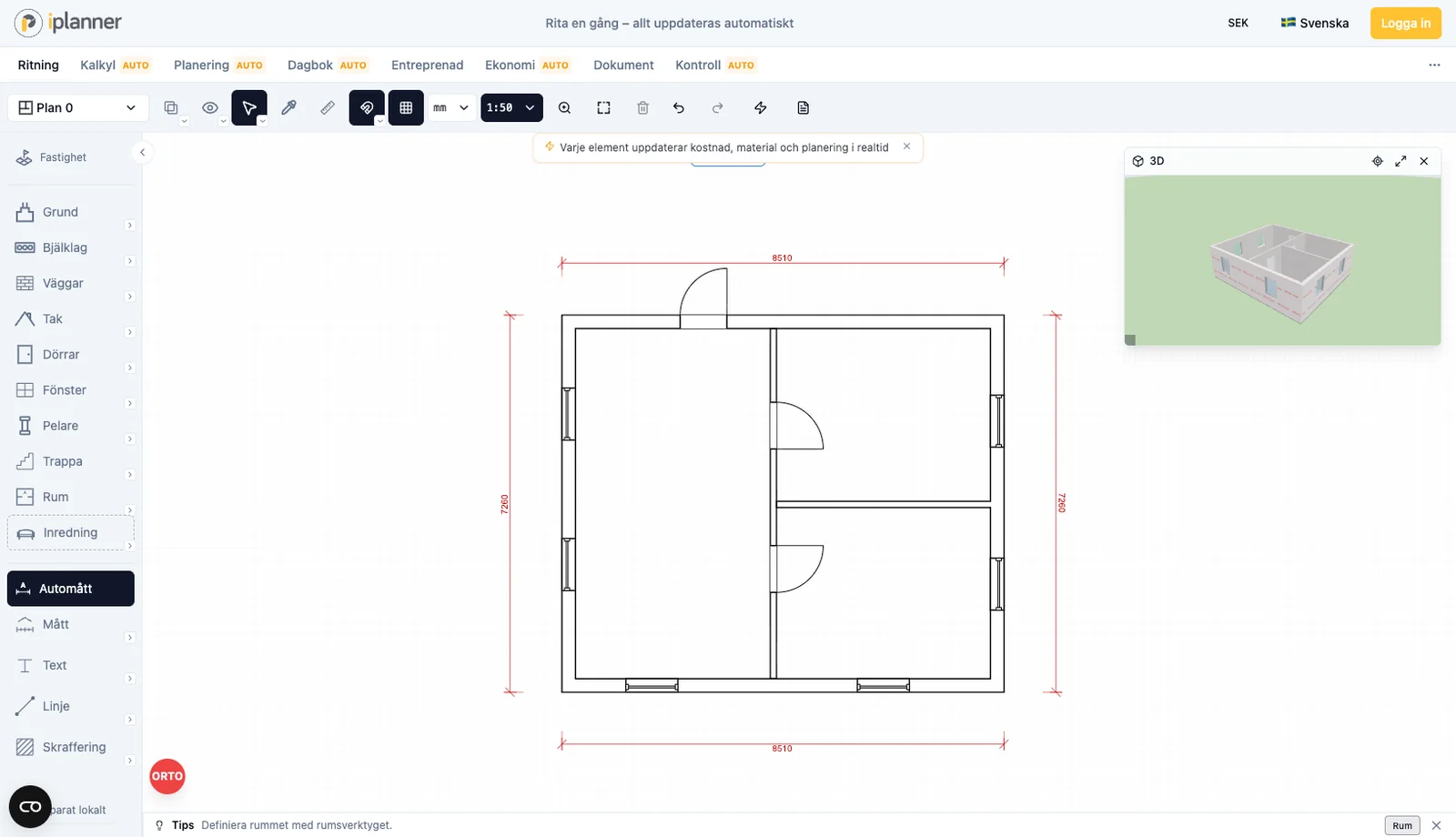

iPlanner har en permanent gratisplan, alltså ingen provperiod som löper ut. Du kan dessutom testa ritverktyget utan att skapa konto alls.
Full ritfunktion
Planritning, sektion och fasad för ett projekt. Ritverktygen omfattar vägg, dörr, fönster, garageport, tak i flera former, trappa, räcke och grund. Måtten följer svensk standard.
3D-vy i webbläsaren
Huset visas i 3D medan du ritar, utan plugin eller installation. Rotera och zooma för att hitta proportionsfel innan de blir dyra.
Areor och nockhöjd

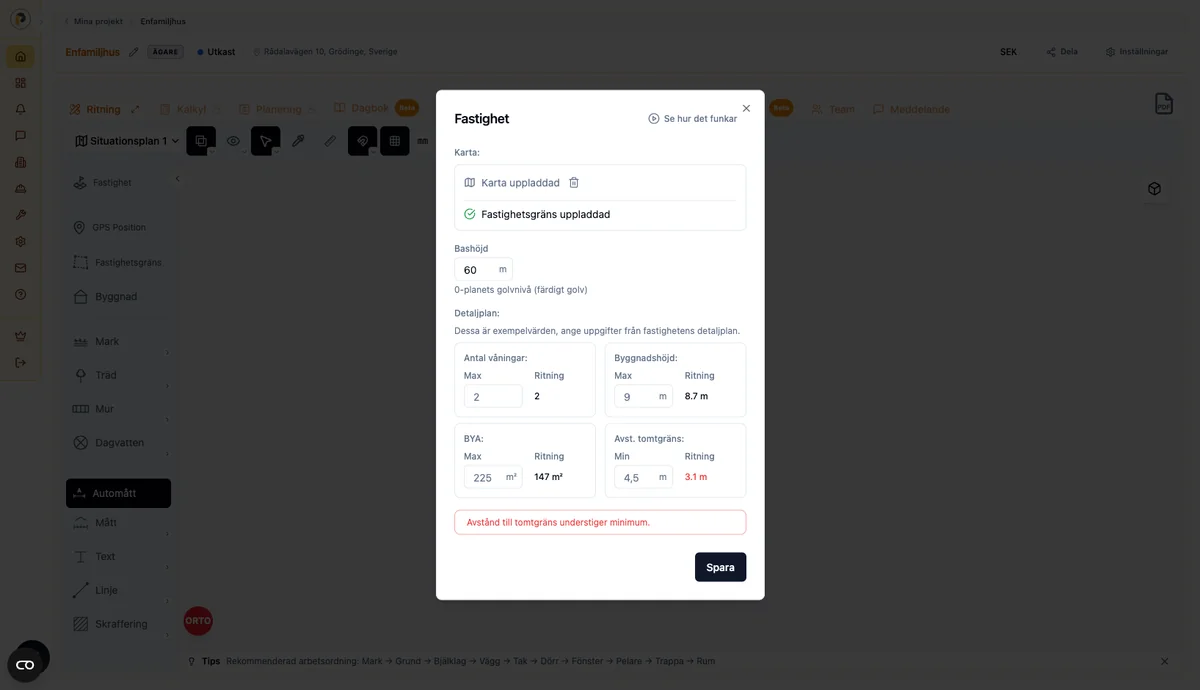

Byggnadsarea och nockhöjd räknas fram automatiskt, vilket är de siffror du behöver för att stämma av mot detaljplanens bestämmelser.
Kartunderlag som blir 3D-terräng

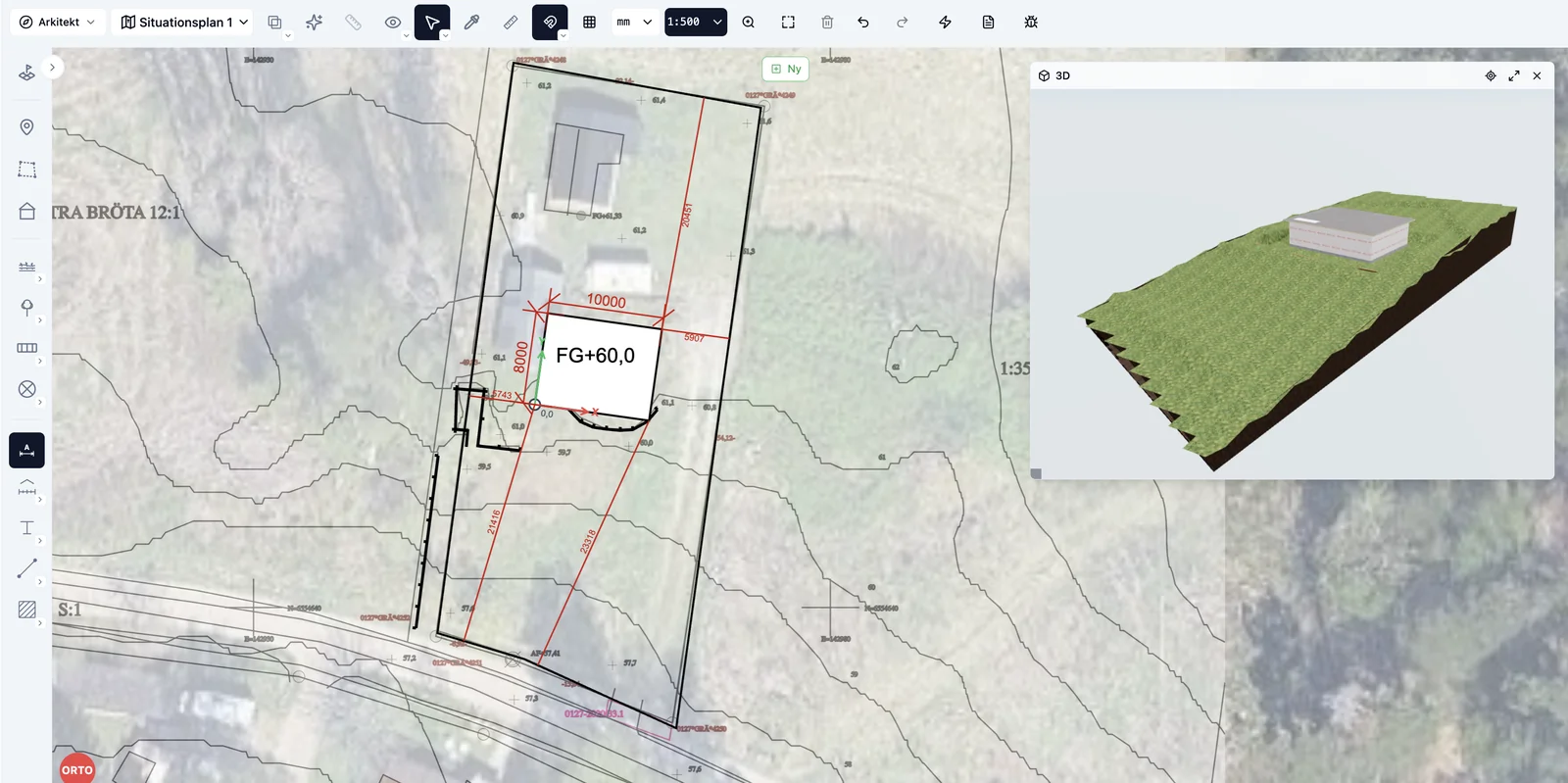

Kommunens kartunderlag i dwg-format läses in och omvandlas automatiskt till en 3D-terrängmodell. Huset placeras då på den faktiska tomten med rätta marknivåer, vilket också ger korrekt marklinje i fasadritningarna. Har du en befintlig planritning vid tillbyggnad lägger du in den som pdf att rita ovanpå.
Vad som kräver betalning
PDF-export och redigerbar kalkyl finns som engångstillägg kopplade till ett projekt, om du bara behöver dem en gång. Obegränsade projekt, kontrakt och de mer avancerade funktionerna ligger i månadsabonnemangen. Aktuella priser finns på prissidan.
Byggritningar för bygglov — vad kommunen kräver
Formkraven är likartade över landet. Handlingarna ska vara skalenliga, normalt 1:100, med alla mått i millimeter, och fackmannamässigt utförda. Det sista betyder inte att en arkitekt måste ha ritat dem — det betyder att de ska vara läsbara, konsekventa och innehålla det som krävs. Varje ritning ska ha uppgift om vad den föreställer, skala och skalstock samt fastighetsbeteckning. Du får rita dem själv. Till en nybyggnad av enbostadshus behöver du normalt situationsplan på nybyggnadskarta, planritning per våning, fasadritningar i samtliga väderstreck och en sektionsritning, samt en kontrollplan enligt PBL och en certifierad kontrollansvarig. Ändras marknivåerna tillkommer en markplaneringsritning. För de flesta nybyggnader krävs också en energiberäkning som visar att huset klarar BBR:s krav. Ett tips som återkommer från konsulthåll: välj ett program som kan hantera dwg-format. Ska el- eller VVS-konsult in i projektet senare kan de då bygga vidare på din ritning i stället för att rita om den.
Från byggritning till kostnad
När ritningen är klar finns mängderna redan i modellen. iPlanner kopplar varje byggdel till BSAB96-systemet och en byggdelstyp med recept för material, arbetstid och à-pris, och bygger kalkylen ur ritningen i stället för separat. Praktiskt betyder det att kostnadsbilden följer med ändringarna. Flyttar du en vägg räknas väggarean, materialåtgången, arbetstiden och kostnaden om. Samma mängder ligger till grund för tidplanen och för de förfrågningsunderlag du skickar till entreprenörer. Energibalansen räknas om på samma sätt medan du ritar, så du ser direkt hur en ändrad fönsterarea eller isolertjocklek slår mot BBR-kravet. Kalkylen är en beräkning, inte ett fast pris — det kan bara en entreprenör lämna i en offert. Men den ger en väl underbyggd bild långt innan du börjar hämta in anbud.
Vanliga frågor
Kan jag göra bygglovsritningar i ett gratisprogram?
Ja, om programmet kan producera skalenliga och måttsatta handlingar i utskriftsbart format. Många gratisprogram klarar det inte, eller tar betalt just för exporten. Kontrollera exportfunktionen innan du lägger tid på att rita.
Är iPlanners gratisplan tidsbegränsad?
Nej. Den är permanent och omfattar ett projekt. Du kan dessutom prova ritverktyget helt utan konto.
Vad kostar det att ta fram byggritningar hos arkitekt?
En arkitekt tar normalt kring 1 500 kronor i timmen, och ett bygglovsunderlag för ett småhus tar sällan under tre arbetsdagar. Det är den kostnaden du ställer mot att rita själv.
Kan jag använda ett befintligt underlag?
Ja, på två sätt. Kommunens kartunderlag i dwg-format importeras och blir en 3D-terrängmodell som huset placeras på. En befintlig planritning läggs in som pdf-bakgrund att rita ovanpå, vilket är praktiskt vid tillbyggnad och ombyggnad. Underlaget omvandlas inte automatiskt till väggar — du ritar upp huset själv med det som mall.
Behöver jag CAD-kunskap?
Nej för de webbaserade verktygen. För AutoCAD, Revit eller ArchiCAD behöver du räkna med veckor av inlärning innan du ritar något användbart.
Fungerar det på Mac och iPad?
Ja. Ett webbaserat program är oberoende av operativsystem, och iPlanners ritverktyg har stöd för pekskärm.
